中文摘要：本文介紹了巨宸桌面云在寶武新鋼集團厚板控制系統的組成和功能。通過詳述此系統中巨宸桌面云部署、配置實現的整個過程，使讀者了解厚板控制系統中工業桌面云的部署和配置實現的基本思路。同時也介紹了巨宸桌面云在不同行業生產系統中的應用。
中文關鍵詞：厚板控制系統 桌面云
Abstract :
Key Words :
1.項目簡介
新余鋼鐵集團有限公司是一家產能達千萬噸的大型國有企業、江西省工業骨干企業，由新余鋼鐵有限責任公司整合洪都鋼廠、烏石山鐵礦之后更名。2022年，產鋼1076萬噸，實現營收1030億元，經濟效益位列中鋼協93家大中型企業第18位，排名2022中國企業500強第230位、中國制造業企業500強第106位。
2022年11月9日，國務院國資委批復公司與寶武聯合重組；12月23日，完成股東工商變更登記，寶武正式成為公司控股股東，新鋼公司正式成為寶武一級子企業。新鋼集團圍繞“打造綠色精品基地，成為基業長青，共享繁榮鋼鐵強企”的企業愿景，堅持科學發展觀，以品種結構調整為重點，大力實施精品戰略，優化產品結構，實現了跨越式發展。
新鋼集團擁有中厚板、熱軋卷板、冷軋薄板、線材、螺紋鋼、鋼帶、金屬制品、化工制品等產品系列共800多個品種、3000多個規格。“袁河”“山鳳”商標是“江西省著名商標”。新鋼集團圍繞打造船用鋼、電工鋼、金屬制品三大精品基地、建設現代優強鋼鐵企業兩大目標，堅持科學發展觀，以技術改造為核心，以品種結構調整為重點，大力實施精品戰略，優化產品結構，實現了超常規跨越式發展，全面提高了工藝裝備水平，現已形成以360m2 厚板機、2500m3高爐、210t復合氧氣轉爐、鐵水預處理、鋼包精煉、105m/s高速線材、3800mm厚板軋機、1580mm熱連軋機組和1550mm冷軋生產線等為主要裝備的生產工藝流程，配備了較為先進和齊全的檢測、試驗、自動控制裝備和手段。
隨著新鋼鋼鐵生產業務系統建設的不斷推進,其傳統部署方式逐漸暴露出成本投入高,硬件資源浪費,管理維護困難,應急恢復慢,系統拓展差等問題。并且鋼廠業務的逐步擴大，為保證鋼廠能夠與時俱進，以現代化的生產模式持續、穩定、高效地生產出高質量產品，對生產工藝、自動控制和信息化技術都提出更高的要求。
2.巨宸工業桌面云建設

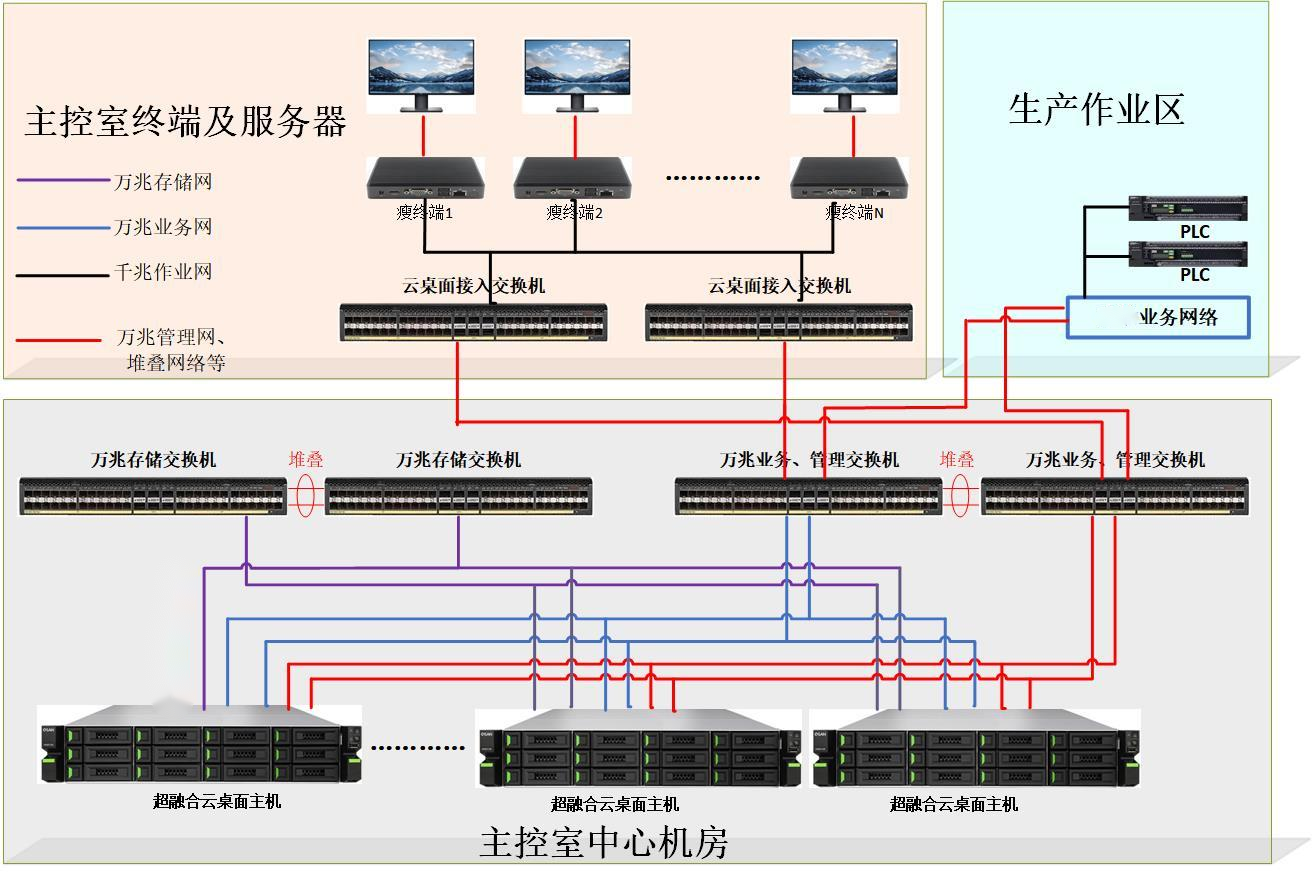

巨宸工業桌面云部署拓撲示意
采用4臺服務器作為底層超融合架構服務器，構建桌面云系統，通過分布式虛擬化技術實現底層資源的整合，在網絡層采用冗余方式設計，保障了整個平臺的高可用能力。
1、 存儲資源池設計
采用分布式存儲設計架構（SDS），以多副本（2副本或者3副本）形式存放數據，保障核心數據的安全可控，其數據存儲采用冷熱分離、切塊存放的邏輯，避免因硬件故障造成數據泄露的風險。
存儲系統將厚板系統業務數據以多副本的形式存在多個服務器上，避免因單臺硬件故障造成系統不可能的情況，且整個存儲系統為巨宸科技自研系統，不會出現被國外制裁等情況。
存儲內部通過本地磁盤（SSD/HDD）實現存儲集群，通過高速緩存及冷熱數據分離技術實現存儲性能的提升。
2、 網絡架構設計
網絡系統部分由三部分網絡組成：生產業務與服務器集群間的網絡、服務器集群內各服務器間的網絡、服務器集群與操作員終端間的網絡。每個網絡采用冗余架構，不會出現單點故障。
其中融合私有云平臺采用全萬兆網絡架構，配置四臺萬兆交換機，其中兩臺用于融合云平臺存儲集群網絡，兩臺用于厚板控制系統、桌面云業務網絡及管理網絡，存儲網絡與業務網絡、管理網絡實現物理隔離，業務網絡與管理網絡實現了邏輯隔離，針對不同厚板控制系統可以通過VLAN方式實現邏輯隔離。
業務及管理交換機通過與基礎自動化交換機進行打通，實現網絡打通，可以接入視頻信號、PCL業務打通等。通過與瘦終端接入交換機打通，實現云桌面的訪問。
瘦終端通過HDMI、USB等將畫面傳輸至顯示上，用瘦終端及顯示器替代工控機模式。
針對不同的厚板業務，可以設置多個不同的VLAN網絡，每個VLAN網絡邏輯上是隔離的，不能相互訪問，如需相互訪問可通過上聯路由器進行網絡打通。
3、 管理設計
管理平臺
為保障整個系統的高度智能化，系統需提供平臺智能分析系統，可定時收集集群的運行狀態，包含：規模、集群狀態、存儲狀態、資源狀態、告警信息等。可多集群統一監控管理。
資源管理
不需要設置和管理RAID、NAS、LUN、Volume等存儲對象，只需要對虛擬機的虛擬磁盤進行設置就可使用存儲功能。支持對集群CPU使用率、內存使用率、系統服務、磁盤讀寫速率、磁盤使用率、網絡吞吐量、CPU負載等項設置告警閾值，超過閾值自動觸發郵件告警。
集群管理
本服務器集群提供虛擬服務器功能，現場操作站使用客戶機終端，通過客戶端連接到虛擬服務器，該服務器配置4臺，實現熱備和負載均衡。
節點管理
可以在云平臺上查看每個節點的資源使用情況及運行情況，可針對業務性能設置聚合組，對于性能要求較高的業務可設置為高性能聚合組，支撐高性能業務系統。
云主機管理
支持統一管理虛擬機，包括開關機、重啟、添加網卡、遷移、編輯、快照等功能；
4、 運營及運維設計
巨宸云桌面為新鋼厚板控制系統提供統一的運營及運維平臺，實現了底層硬件、厚板業務系統的統一管理，可以實時查看設備運行情況及業務系統資源占用情況，根據系統對資源的使用情況及時調整資源配置。
提供大屏監控能力，可在線觀看云平臺整體運行情況及業務情況，為后續擴容、升級提供相應的參考。
具備報表能力，可根據系統、部門、用戶提供相應的報表，提升整體運營能力。
3.應用體會
對于傳統型制造類企業來說，其核心系統復雜，對安全性和穩定性的要求較高，且歷史包袱較重。同時，制造業又是IT運維人員少，極度成本敏感型行業。而新鋼集團厚板廠智慧工廠平臺采用桌面云構建的智慧終端的成功實踐，成為了鋼鐵行業IT架構變革的實例參考。
采用巨宸桌面云構建的工業桌面云平臺，新鋼集團厚板廠不僅將傳統工控機及物理PC替換為云桌面，同時也實現了終端層面的安全可靠、綠色高效、簡單便捷。
工作桌面及核心數據集中于數據中心桌面云服務器集群，網絡中傳輸的只是圖像信息，所有的數據計算與業務交付都在后臺完成，則機密信息數據不需要通過網絡傳遞，增強信息安全性。另外這些數據可以統一備份及恢復，也可以設置策略限制其下載至客戶端，保證數據不丟失、不泄密。
當有新的電腦接入，只需要配置顯示器及外設，就可以快速交付所需的“新桌面”，部署時間縮短至幾分種。同時厚板控制系統相關的應用程序安裝、系統補丁、軟件升級及病毒更新等只需集中安裝設置1次，即可批量發布到所有客戶端桌面，節省工作量。對于出現問題的客戶端，可以遠程進行運維和重啟等，快速恢復業務。
通過將大量PC和工控機整合到幾臺服務器上，可以明顯降低硬件故障率及每年硬件更換成本，而工作人員使用瘦終端進行辦公，能耗僅10~20W，相對PC還可以節省80%電力成本。
4.項目運行情況
新鋼集團厚板超融合云桌面系統于2022年8月開始實施，到目前已基本上線。系統硬件設備考核過關，系統功能較為完善，對業主厚板控制、節能減排工作起到了極為重要的作用，得到了用戶的充分肯定。
巨宸工業桌面云性能完全達到了厚板控制系統對生產終端的要求，性能穩定，功能及可靠性機制完備。目前巨宸桌面云已在鋼鐵、冶金、礦山等行業建設中成功應用，是厚板控制系統平臺客戶端的可靠選擇。
